箭头齿轮的齿轮类型和尺寸

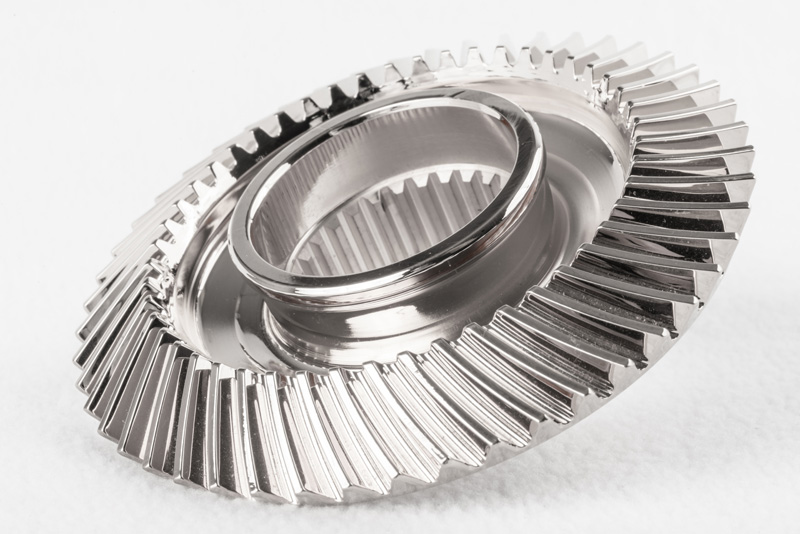

螺旋斜面

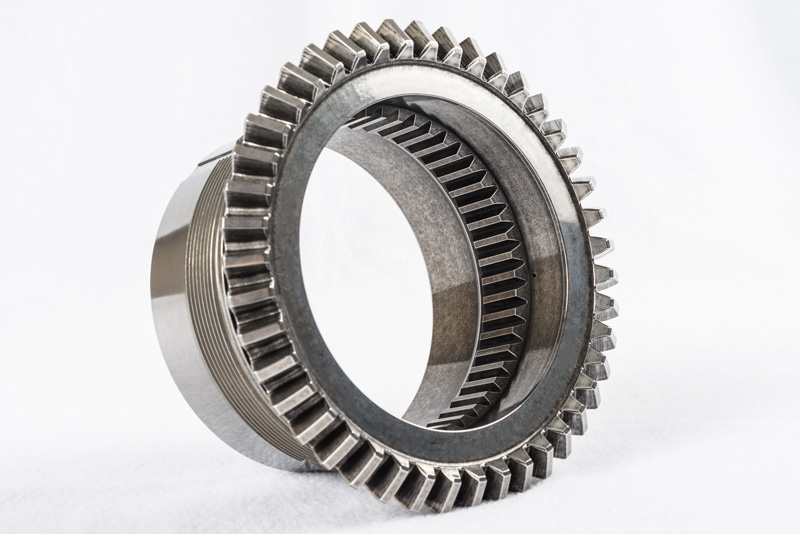

Zerol斜面

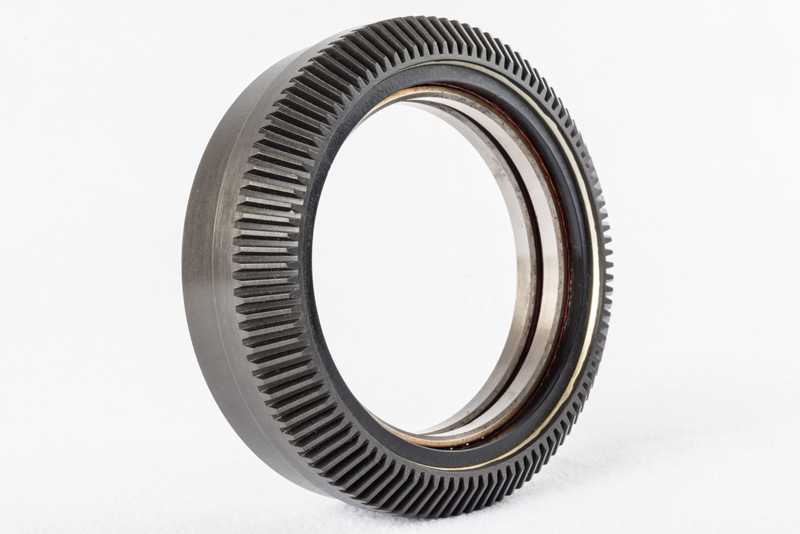

直斜面

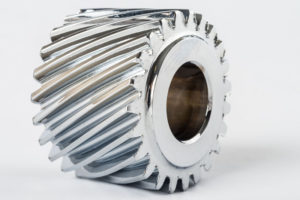

螺旋

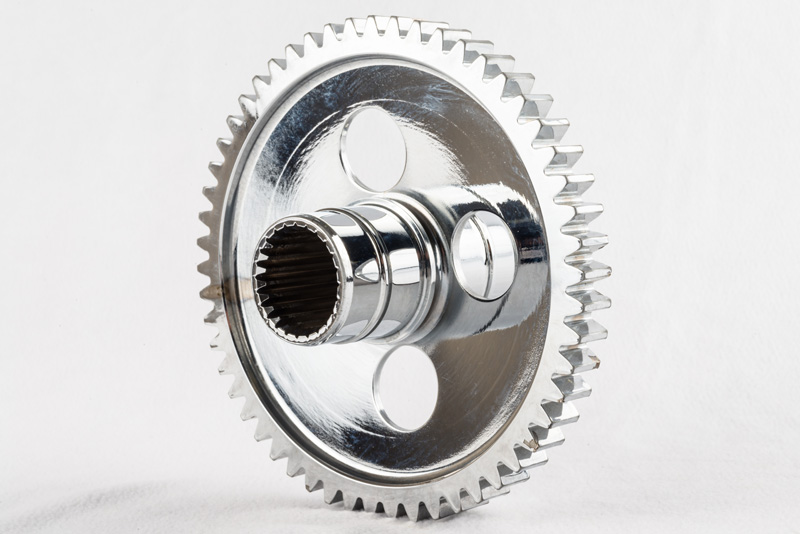

sp

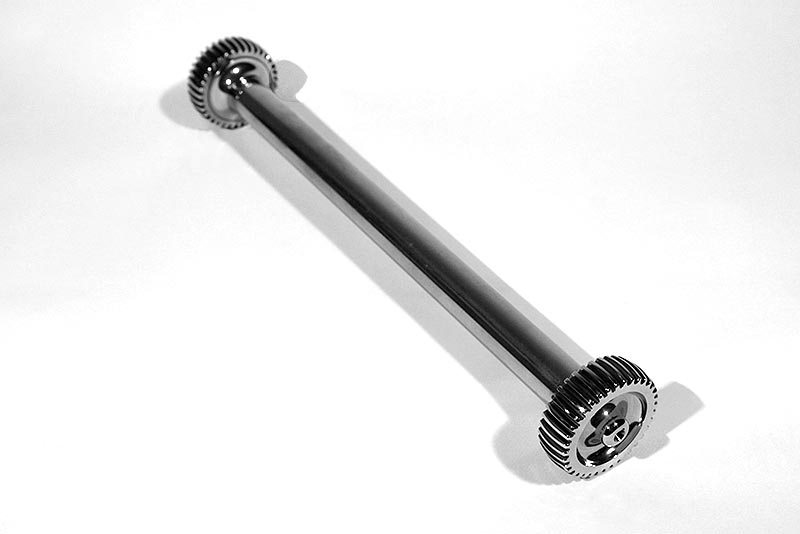

花键装备
齿轮尺寸
箭头配备了全方位的加工功能，以满足客户需求。下表概述了我们的档位范围尺寸和能力。有关我们加工能力的更多信息，请查看我们的设备部分（PDF）。
| 档位类型 | 最大限度。俯仰直径 | 径向塔 | 面宽度 | 注重牙齿 | 磨牙 |
|---|---|---|---|---|---|
| 螺旋斜面 | 30“ | 1.5 - 48. | 5.0 | AGMA 9 * | Agma 13. |
| Zerol®斜面 | 22“ | 1.5 - 28. | 4.0 | AGMA 9 * | Agma 13. |
| Coniflex®斜角 | 28“ | 2.5 - 48. | 6.0 | AGMA 9 * | --- |
| 螺旋 | 36“ | 3.0 - 48. | 13.0 | AGMA 9. | Agma 13. |
| 内部刺激/样条曲线 | 32“ | 3.6 - 48. | 8.0 | AGMA 9. | Agma 13. |
| sp | 36“ | 3.0 - 48. | 13.0 | AGMA 9. | Agma 13. |
| 花键 | 36“ | 4/8 - 80/160 | 13.0 | AGMA 9. | Agma 13. |
* AGMA质量10（RAPPE）的一些配置
